Интерпретация модели насосной машины с плавающей балкой (Выпуск 6)
2025-07-29
Сегодня мы поговорим о способе балансировки и кодовом названии насосной машины, которое ранжируется после кода зуба шестерни. Национальный стандарт предусматривает, что он делит метод балансировки на четыре типа: балансировка луча, кривошипная балансировка, комбинированная балансировка и аэродинамическая балансировка, а кодовые названия — Y, B, F, Q — начальная буква пиньиня. На самом деле, мы можем классифицировать их на две категории: одна — механический баланс, а другой — аэродинамический баланс.
Пневматическая балансировка запуска Он используется в насосных машинах с передним креплением для хранения и высвобождения энергии через воздушный пакет и механической балансировкой для хранения энергии по весу, что позволяет достичь того же баланса при меньшем весе, что и при весе. В первые дни считалось, что преимущество использования больших и верхних деталей может уменьшить использование стали, но этот метод балансировки требовал системы кондиционирования воздуха и кондиционирования. Для насосного оборудования, которое работает непрерывно 24 часа в сутки в полевых условиях, увеличена нагрузка на техническое обслуживание на месте. Несмотря на это, частота отказов остается высокой, что влияет на норму рабочего времени насосной машины. В настоящее время пневматические балансирные насосные машины практически не встретишь на объектах нефтедобычи.
Механическая балансировка заключается в поднятии балансирного груза высоко, когда насосная штанга опускается вниз, полагаясь на гравитацию для хранения энергии, а когда всасывающий штанга поднимается, балансировочный блок опускается, высвобождая силу тяжести для высвобождения энергии, чтобы помочь двигателю поднять насосную штангу. Потому что его балансирующий эффект зависит от многих факторов, включая стиль балансировки, вес, угол смещения и т.д.
Теперь мы сосредоточимся на механической балансировке балочной машины, в первую очередь, балансировка балки является самым ранним и прямым методом балансировки, балка используется в качестве рычага, передняя часть представляет собой нагрузку на голову осла, задняя часть настраивается с помощью балансировочного груза, несбалансированная часть тянется редуктором через шатун, преимущество этого метода балансировки заключается в силе шатуна хвостового вала и шатунного пальца, является разницей после балансировки, поэтому по сравнению с кривошипной балансировкой и сложной балансировкой она намного меньше, но ее недостатки также очень заметны, то есть инерционная нагрузка большая, подходит для коротких ходов , условия работы с низким ударом.
Балансировка кривошипа является одним из наиболее распространенных методов балансировки путем размещения балансировочного груза на кривошипе. Ранние обычные машины не учитывали угол смещения противовеса, а пик крутящего момента нагрузки и пик крутящего момента баланса были расположены в шахматном порядке, поэтому эффект балансировки был относительно слабым. Его самым большим преимуществом является то, что он имеет компактную конструкцию, небольшую инерционную нагрузку и широкий спектр применений, от небольшой машины типа 2 до большой машины типа 16, а его недостатком является то, что шатун хвостовой оси и шатунный палец находятся под относительной нагрузкой.

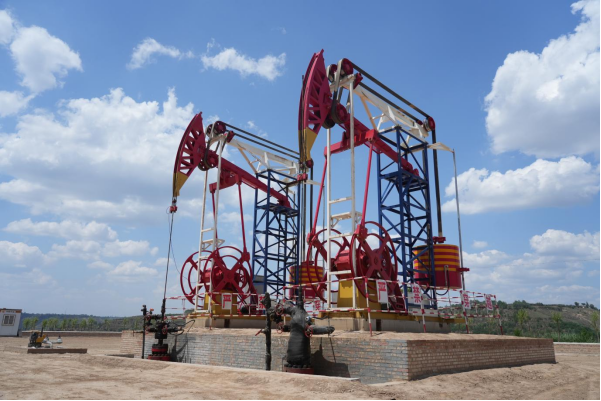

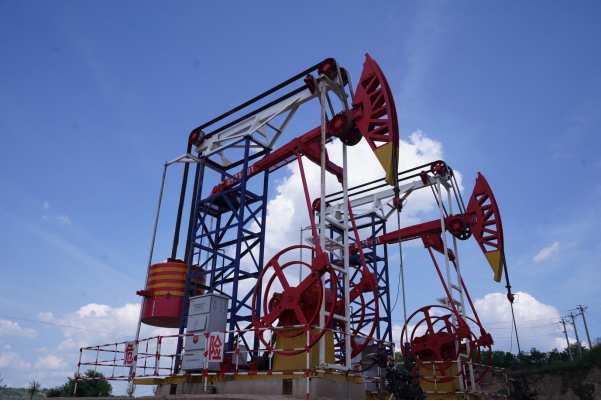

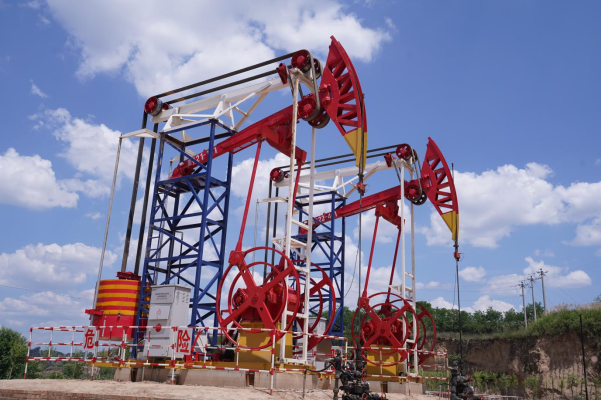

Составные балансиры расположены отдельно на хвостовой части балки и кривошипе, так что оставшийся дисбаланс уравновешивается на балке после соответствующей величины, а затем приводится в движение весом кривошипной балансировки и моментом редуктора, он сочетает в себе преимущества балансировки балки и кривошипной балансировки и может регулировать соотношение балансировки балки и кривошипа в соответствии с фактической ситуацией, чтобы получить лучший эффект балансировки, благодаря характеристикам четырехрычажного механизма, существует определенная разность фаз между пиком крутящего момента нагрузки точки подвески на коленчатый вал и углом кривошипа. Композитный сбалансированный насосный тренажер использует два способа решения этой проблемы, один из них - установить меньший угол наклона для балансирного веса балки, например, тренажер для накачки штанги с меньшим отклонением и тренажер для накачки изогнутой балки; Другой способ — использовать противофазный кривошип, который имеет тот же эффект.
