Интерпретация модели балочного насосного агрегата (Фаза I)
2025-07-01

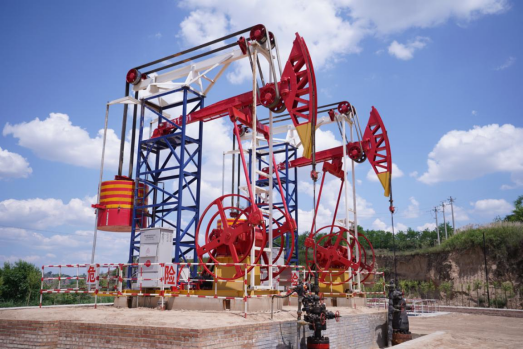

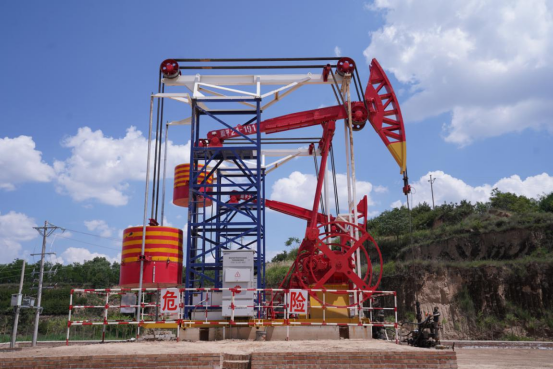

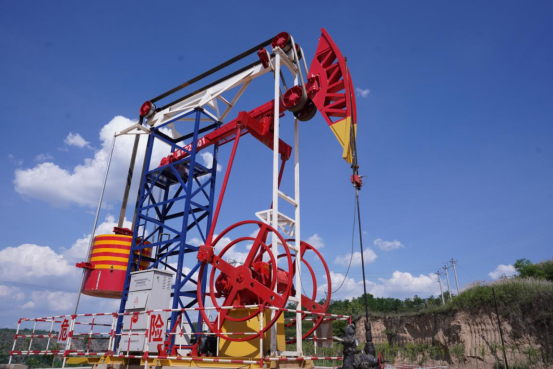

Когда речь заходит о насосных агрегатах, первое, что бросается в глаза, это модель насосного агрегата, например, этот CYJ12-5-53HF относится к 12-му типу 5-метрового хода, 53-дуговому редуктору и композитному балансировочному насосному агрегату.
Если углубиться в смысл, стоящий за моделью насосного агрегата, то можно почерпнуть много полезных знаний, в этом выпуске давайте подробно рассмотрим последний национальный стандарт «балочный насосный агрегат» GB/T29021-2023, указанный в модели насосного агрегата. Модель оборудования, как правило, извлекается из наиболее важной информации, включая ключевые параметры и конструктивные особенности, чтобы соответствующий персонал мог быстро понять показатели его работы. Модель насосного агрегата в национальном стандарте указывается следующим образом, лицевая сторона – код категории, вторая часть – код спецификации группы из трех цифр, затем код зуба редуктора, а затем код режима балансировки, далее следует код особенности луча, а конец – выбор кода маркировки. В этом выпуске мы интерпретируем код категории насосного агрегата спереди, согласно национальному стандарту, обычный балочный насосный агрегат представлен начальной буквой CYJ на пиньине, а передний тип добавляется сзади CYJ с помощью Q, то есть спереди, противофазный тип добавляется с помощью Y, а двойная ослиная голова добавляется сзади с помощью S, согласно классификации национальных стандартов этих четырех типов.
Так что же считать обычным? Это определено в национальном стандарте, ослиная головка и шатунный механизм шатунов расположены в передней и задней части опорного вала балки, а угол балансировки кривошипа равен нулю.
Второй тип переднего балочного насосного агрегата определяется как таковой, а ослиная головка и шатунный шатунный механизм расположены перед опорным валом балки. Третий тип – противофазный, ослиная головка и шатунно-шатунный механизм расположены в передней и задней части вала балочной опоры, а балочный насосный агрегат с углом балансировки кривошипа не равен нулю, что также ограничивает две важные характеристики, и многие композитные балансировочные насосные агрегаты и реверсивные кривошипно-шатунные машины на участке относятся именно к этой категории. Четвертый тип – это насосный агрегат с двойной ослиной головой, в национальном стандарте специально указано, что это для установки радиуса кривизны на заднем конце балки обычной балочной машины, задняя ослиная головка изменяется по определенному закону, в процессе хода длина задней стенки балки и длина эквивалентного шатуна не постоянны, согласно этому определению, подвесной насосный агрегат со смещенной балкой не является типом с двойной ослиной головой, потому что его радиус кривизны задней ослиной головы не изменяется по определенному закону, если приходится говорить, что радиус кривизны не меняется, то это частный случай изменения, Существует также константа в определении длины задней стенки балки и длины эквивалентного шатуна, так что исключается подвесной смещенный насосный агрегат. Поскольку длина задней стенки подвижной балки и длина эквивалентного шатуна постоянны, они постоянны, поэтому насосный агрегат с двойной ослиной головой может быть только таким.
