CYJQ10-3-37HD Интеллектуальный балансирный станок-качалка с подвесным подъёмом для бурения
Название продукта: Интеллектуальный балансирный станок-качалка с подвесным подъёмом для бурения
Технические характеристики: CYJQ10-3-37HD
Применение: Нефтепромысловые работы
Технические характеристики: Различные варианты
Индивидуальная обработка: Да
Прямые продажи с завода: Да
Описание
маркер
Информация о продукте:
подъёмом для бурения
Технические характеристики: CYJQ10-3-37HD
Применение: Нефтепромысловые работы
Технические характеристики: Различные варианты
Индивидуальная обработка: Да
Прямые продажи с завода: Да
Параметры продукта:
| Модель | Номинальная нагрузка на точку подвеса | Ход | Частота ходов | Крутящий момент редуктора (кН·м) | Мощность электродвигателя (кВт) | ||
| кН | м | мин-1 | |||||
| CYJ3-1,5 | 30 | 1,5 | 1.2 | 0,9 | 1-5 | 2,8 | 2,2 |
| CYJ4-1,5 | 40 | 1,5 | 1.2 | 0,9 | 1-5 | 4.6 | 3 |
| CYJ5-2,5 | 50 | 2,5 | 2.1 | 1,8 | 1-5 | 9 | 5,5 |
| CYJ5-3,0 | 50 | 3,0 | 2.5 | 1,8 | 1-5 | 13 | 5,5 |
| CYJ6-2,5 | 60 | 2,5 | 2.1 | 1,8 | 1-5 | 18 | 7,5 |
| CYJ6-3,0 | 60 | 3,0 | 2.5 | 1,8 | 1-5 | 18 | 7,5 |
| CYJ7-2,5 | 70 | 2,5 | 2.1 | 1,8 | 1-5 | 18 | 7,5 |
| CYJ7-3,0 | 70 | 3,0 | 2.5 | 1,8 | 1-5 | 18 | 7,5 |
| CYJ8-3,0 | 80 | 3,0 | 2.5 | 1,8 | 1-5 | 26 | 7,5 |
| CYJ10-3,0 | 100 | 3,0 | 2.5 | 1,8 | 1-5 | 26 | 11 |
| CYJ12-4,8 | 120 | 4,8 | 4.2 | 3,6 | 1-5 | 53 | 22 |
| CYJ14-4,8 | 140 | 4,8 | 4.2 | 3,6 | 1-5 | 53 | 22 |

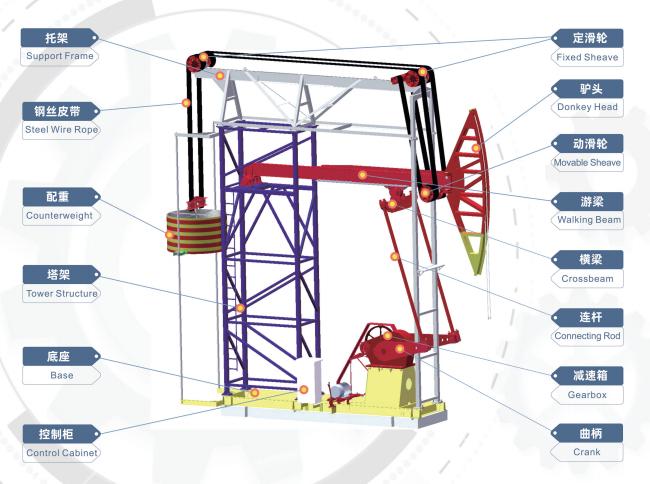

Структура и особенности продукта
Конструкция интеллектуального балансирного станка с подвесным подъёмом наследует преимущества кривой синусоидального движения, характерной для кривошипно-шатунного привода традиционных станков-качалок, и преодолевает недостатки балансировки кривошипа, свойственные стандартным моделям. Это позволяет достичь идеального сочетания конструкции балансирного станка и подвесного подъёма. При проектировании структуры выделяются два основных принципа: одна из них — выдающийся эффект энергосбережения; другая превосходная особенность — отсутствие необходимости в обслуживании. В части энергосбережения основой проектирования является теория «динамического отслеживания баланса», при этом основное внимание уделяется «снижению потребляемой мощности и повышению механической эффективности самого станка». Что касается характеристик без необходимости обслуживания, цель заключается в устранении недостатков традиционных конструкций, связанных с избыточной концентрацией напряжений на редукторе, с целью более равномерного распределения нагрузок и повышения механической безопасности всей системы.
1.Башни и кронштейны поддерживают все нагрузки, включая подъёмную и балластную. Обеспечена высокая безопасность эксплуатации.
2.Для подъема используется метод подвеса с отслеживанием момента силовых нагрузок, что позволяет на 100% утилизировать гравитационную энергию при сплошном ходу штока, значительно снижая потребность в приводной мощности.
3.Конструкция подъёмного механизма позволяет использовать меньшее количество подъёмных канатов при удвоенном моменте балансировки.
4.Автоматическая загрузка и точная регулировка баланса во время хода. Сделать верхний и нижний пик мощности удара близким к степени равновесия 90-100%
5.Качалка с передним расположением имеет небольшой угол колебания, что способствует улучшению центровки каната и увеличивает срок службы НКТ..
6.Силовые компоненты подвергаются меньшим нагрузкам, мощность редуктора снижена, отсутствуют отрицательные крутящие моменты, что значительно увеличивает срок службы.
7.Мощность, требуемая для привода, снижена на 50%, что существенно снижает потребность в мощностях электросети нефтяного месторождения и экономит капитальные вложения в инфраструктуру.
8.Хорошая совместимость, крупные машины могут работать с любыми маломощными машинами, не требуя частой замены, что расширяет область применения.
9.В отличие от традиционных станков, такие проблемы, как поломка редуктора, повреждение зубьев редуктора, обрыв штифта кривошипа и аварии при переворачивании, исключены в данной модели.
Хороший эффект узла
a Выберите нефтяную скважину с номером 3610. После измерения фактического энергопотребления машины типа 12 и других машин того же типа (12) в течение 10 суток по 24 часа, коэффициент экономии электроэнергии этой машины составил 33,53%.
b Выбрана нефтяная скважина с номером 4-321. После измерения фактического энергопотребления машины типа 14 и других машин того же типа (14) в течение 10 суток по 24 часа коэффициент экономии электроэнергии этой машины составил 51,09%.
Данные мониторинга энергосбережения:
Результаты тестирования на различных частотах интеллектуального балансирного станка-качалки с подвесным подъёмом CYJQ10-3-18HD
| Номер | Номер скважины |
Частота тестирования |
Активное потребление электроэнергии на 100 м³ жидкости (кВт·ч/(102 м·т)) | Коэффициент мощности | Балансировка (%) | Эффективность системы |
Общая оценка |
||||||
| Ограниченные значения | Тестовое значение |
Оценка |
Ограниченные значения | Тестовое значение |
Оценка |
Ограниченные значения | Тестовое значение |
Оценка |
|||||
| 1 | Фан 80-189 | 50 | 0,693 |
≧0,4 |
0,7039 | Соответствует |
80≦L ≦110 |
92,88 | Соответствует |
Тонкая нефтяная скважина ≧18/ (К1.К2. К3) Тяжелая нефтяная скважина ≧15 |
39,32 | Экономия энергии | Экономия энергии |
| 2 | Фан 80-189 | 40 | 0,523 | 0,6934 | Соответствует | 97,12 | Соответствует | 52,09 | Экономия энергии | Экономия энергии | |||
| 3 | Фан 80-189 | 30 | 0,528 | 0,6758 | Соответствует | 93,06 | Соответствует | 51,64 | Экономия энергии | Экономия энергии | |||
| 4 | Фан 79-190 | 50 | 0,795 | 0,6634 | Соответствует | 107,03 | Соответствует | 34,30 | Экономия энергии | Экономия энергии | |||
| 5 | Фан 79-190 | 40 | 0,634 | 0,6812 | Соответствует | 101,60 | Соответствует | 42,95 | Экономия энергии | Экономия энергии | |||
| 6 | Фан 79-190 | 30 | 0,635 | 0,6738 | Соответствует | 102,76 | Соответствует | 42,90 | Экономия энергии | Экономия энергии | |||
Продвижение и применение:
В 2017 году участок эксплуатации Хунцзинцзы нефтедобывающего завода № 3 месторождения Чанцин
Модель: CYJQ10-3-26HD
В 2020 году на месторождении Цинхай будет построен второй производственный завод
Модель: CYJQ12-4,8-37HD CYJQ14-4,8-53HD
В 2022 году будет введена в эксплуатацию первая операционная зона Юфанчжуан, третий нефтедобывающий завод Чанцинского нефтяного месторождения.
Модель: CYJQ9-3-26HD
В 2022 году участок эксплуатации Хуцзяньшань нефтедобывающего завода № 3 месторождения Чанцин
Модель: CYJQ9-3-26HD
В 2023 году участок Дашуйкэн третьего нефтедобывающего завода Чанцинского нефтяного месторождения
Модель: CYJQ9-3-26HD
В 2024 году производственная зона Баньцяо нефтепромыслового завода № 12 Чанцина
Модель: CYJQ6-3-18HD
